Голд

icone-gold

Простой интерфейс и удобный в пользовании модуль обмена данными

Голд модуль дает Вам ключи к наиболее эффективным расчётам методом Монте-Карло: доступны как прямой, так и обратный метод. Монте-Карло основан на реальных физических взаимодействиях частиц с материалами. Он учитывает состав материала и поведение частиц, позволяя получить более высокий уровень точности. Расчёт может выполняться на нескольких потоках (распараллеливания) с целью уменьшить время вычислений. Два расчёта, прямой и обратный MК, могут быть запущены с помощью командной строки (командный файл) с определением нескольких параметров вычисления (количество кадров, выходной файл, количество потоков и т.д.) для определенной модели ‘.ray’.

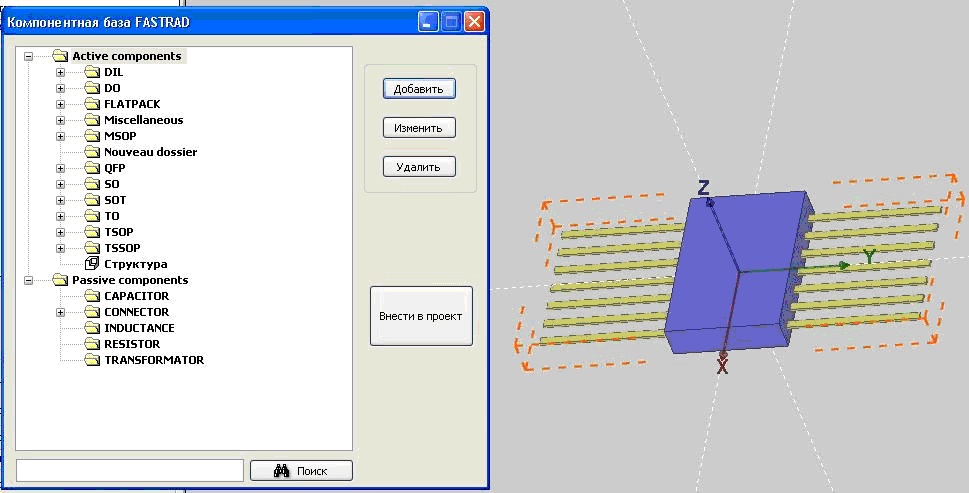

Интерфейс базы данных
Интерфейс, позволяющий управлять базой данных моделей программы Fastrad®. С помощью данного диалогового окна Вы имеете возможность сохранять модели в вашей базе данных или внести в базу данных любую часть вашей рабочей модели Fastrad®.

В программу Fastrad® интегрирована база данных корпусов электронных компонентов package (flatpack, TO, и т.д.).

database-interface-RU

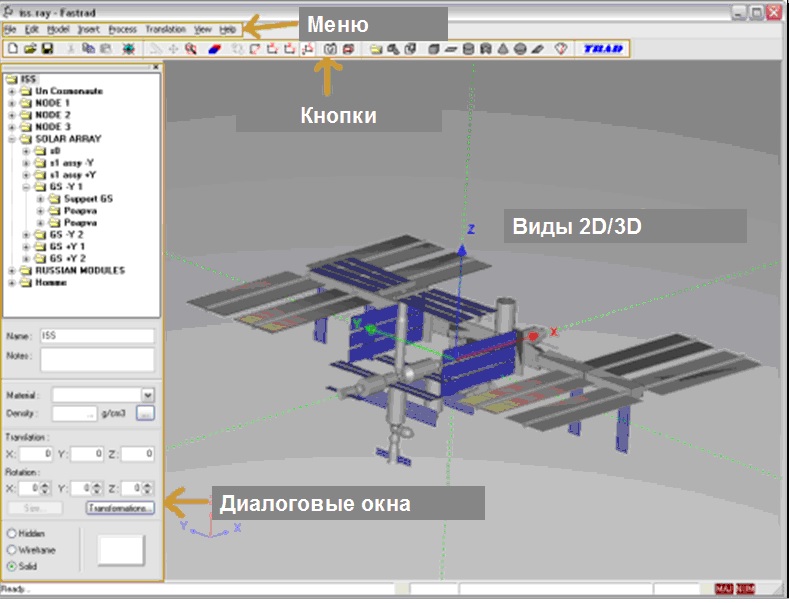

Инструменты САПР
Данный инструмент существенно облегчает моделирование : он помогает управлять вашей моделью и позволяет быстро найти информацию о геометрии и материалах.
Список функций:
  • Копия и печать видаdatabase-RU
  • Расчёт массы
  • Инструмент визуализации массы
  • Очищение списка материалов
  • Управление детекторами
  • Поиск по ключевому слову
  • Линейка
  • Плоскость сечения
  • Чёрно-белый вид
  • Система координат

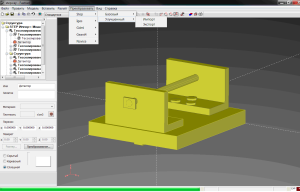

Импорт из иных САПРов

Импорт моделей в формате STEP (AP203, AP214). Файлы в формате STEP могут быть сгенерированы в иных САПРАх.

Импортируются:

  • ИерархияIMPORT-STEP-RU
  • Наименования
  • Цветовая гамма
Интерфейс обмена данными
C++ и экспорт в GEANT4:
  • Экспорт моделей Fastard® в формат GDML 2.7
  • Экспорт геометрии
  • Определение источника частиц
  • Определение объёмного детектора
  • Гистораммы (Доза, ЛПЭ, и т.д.)
  • Выбор физических сценариев

Расширенные графические и расчётные возможности

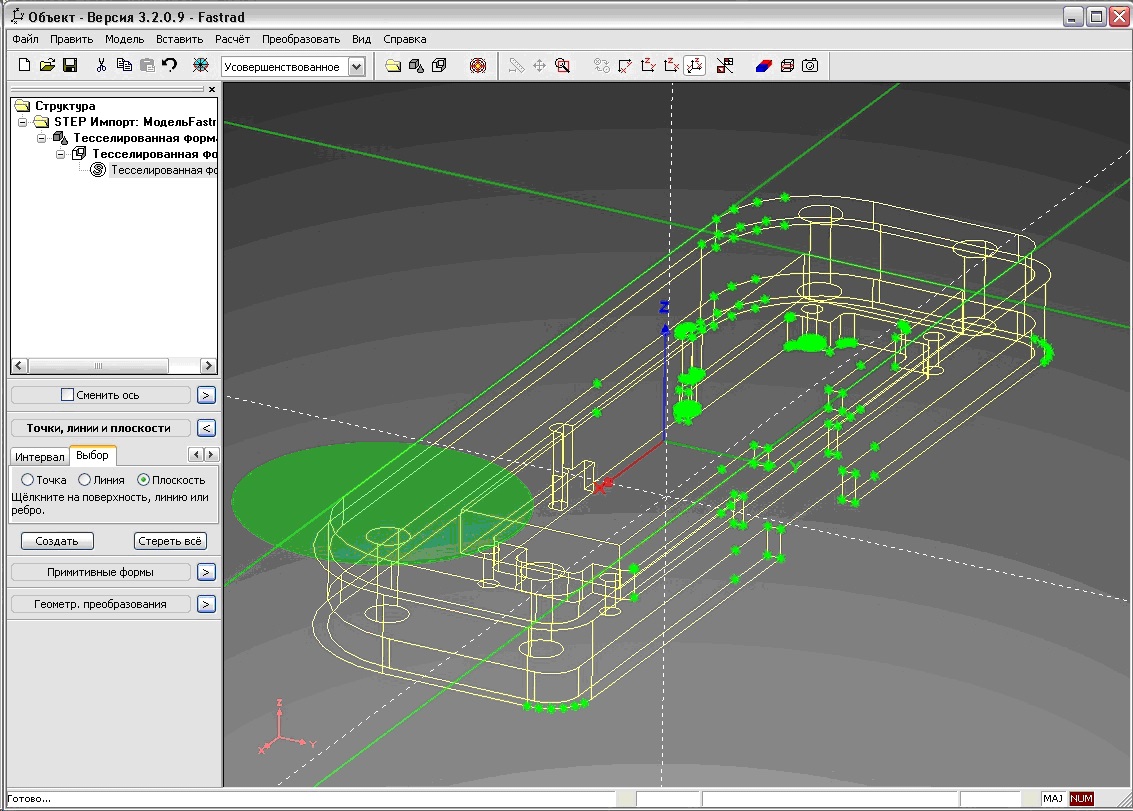

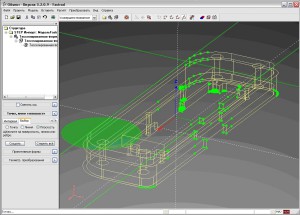

Усовершенствованное моделирование
Пользователь может создавать точки с целью их последующего преобразования: проецирование точек на прямые, создание прямых, создание интервалов и т.д…
Также данная функция позволяет заново смоделировать импортированные сложные модели с помощью простых фигур посредством выделения напрямую точек на изображении 3D
ADVACNE CAD TOOLKIT-RU

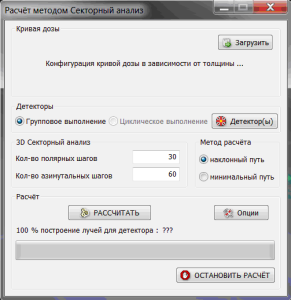

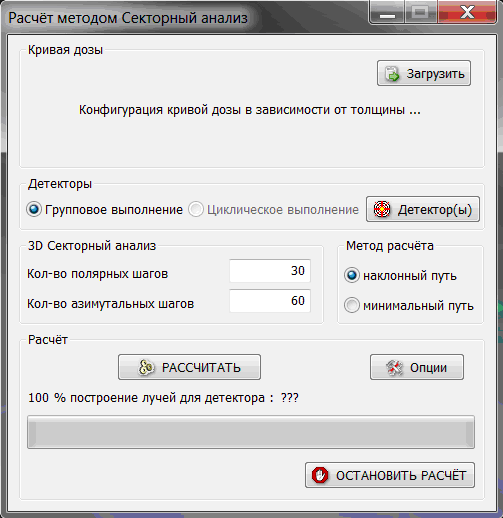

Доза и атомное смещение секторным анализом
Расчёт дозы секторным анализом для любой модели FASTRAD, содержащей простые формы или тесселированные объёмы (импортированные из файлов в форматах STEP или IGES).
Существует два метода расчёта:
  • По наклонному пути (расчёт с помощью кривой сплошной сферы),
  • По минимальному пути (расчёт с помощью кривой каркасной сферы).

DDEF-RU

Расчёт Эквивалентного флюэнса эффекта смещения

Данный интерфейс предназначается для расчётов Эквивалентного флюэнса эффекта смещения в чувствительных зонах.

Оптимизация защиты

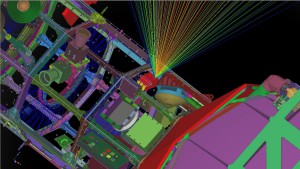

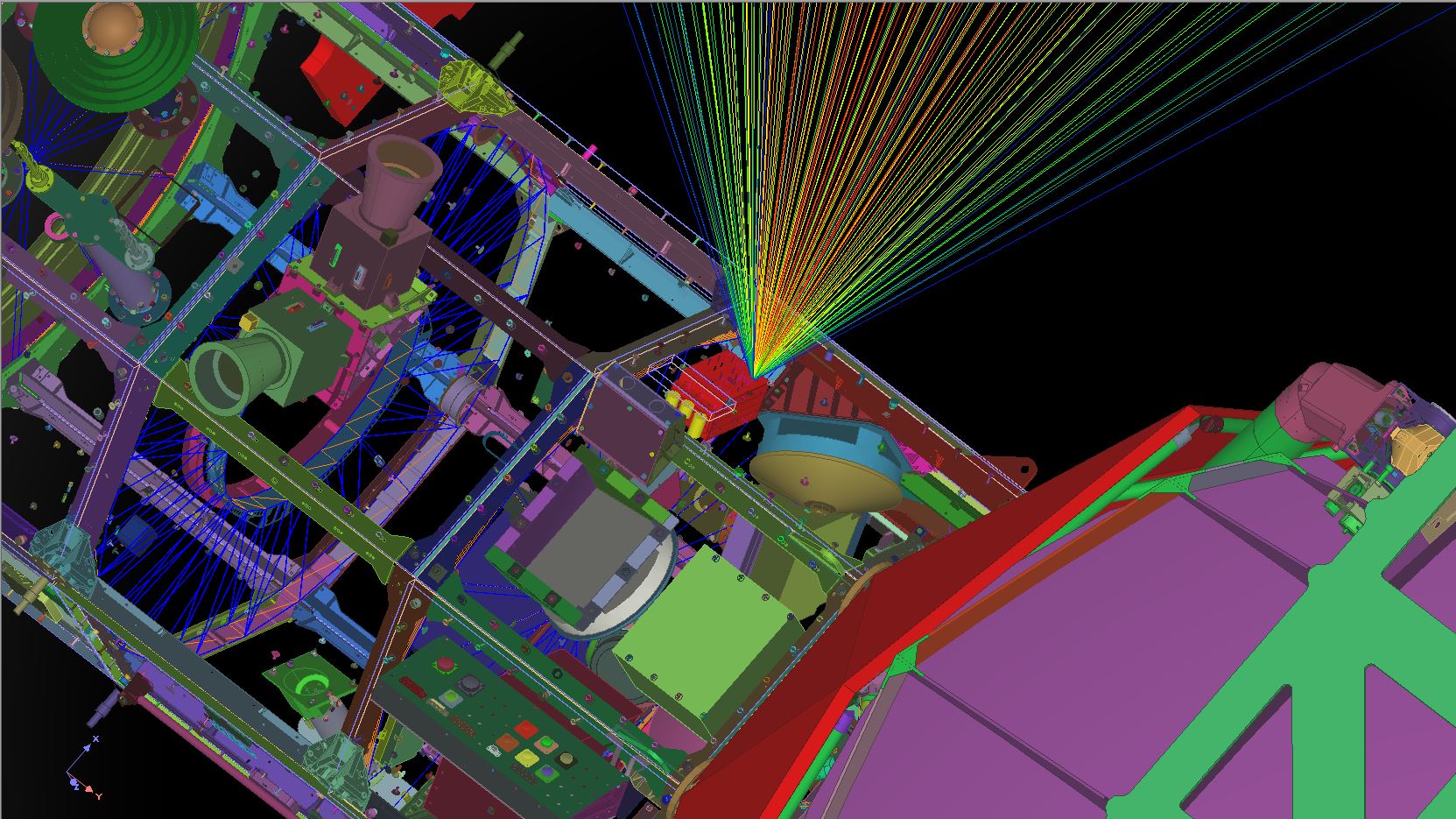

Пересекаемые толщины, рассчитанные с помощью секторного анализа, могут быть визуализированы благодаря цветовой гамме. Цвет лучей зависит от значения пересекаемой толщины.
Проецирование критических зон: данная функция является дополнительной функцией инструмента просмотра лучей. Она отображает на экране проекцию защиты на уровне детектора на выбранной вами поверхности. Цветовая гамма позволяет определить наиболее критические зоны с точки зрения радиационной защиты.
mapping-satellite

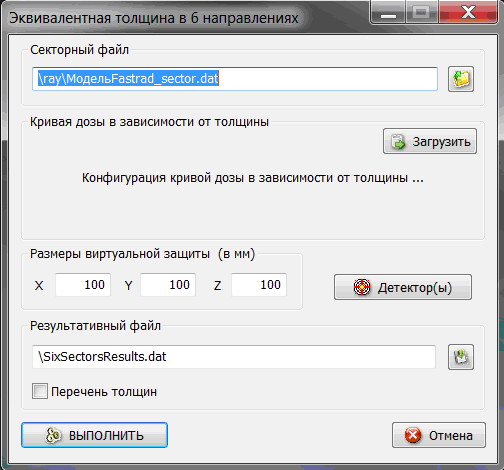

Расчёт эквивалентной толщины в шести направлениях

Позволяет провести расчёты распределения эквивалентной толщины защиты в 6 направлениях ((+/-X, +/-Y, +/-Z). (+/-X, +/-Y, +/-Z).
Пользователь может задать размеры защитной коробки, выступающей в роли эквивалентной защиты.

6faces-RU

Усовершенствованный и быстрый расчёт

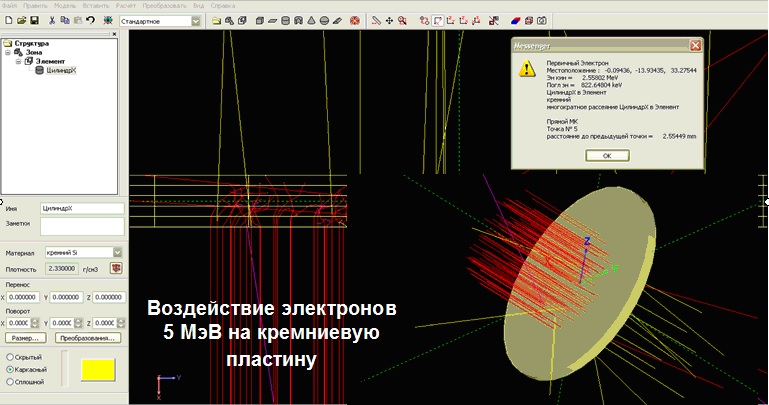

3D транспорт электронов, фотонов и протонов Прямым Монте Карло

Данный модуль позволяет пользователю рассчитать траекторию частицы, проходящей через материал с помощью алгоритма Монте Карло. Учитываемые источники-источники электронов, протонов и фотонов.

У пользователя есть возможность широкого выбора геометрии источника. Для расчёта могут быть использованы моноэнергетические потоки или непрерывные энергетические спектры.

Множественные чувствительные объёмы могут быть выделены в вашей 3D модели. В результативном файле регистрируются:

  • осаждённая энергия,
  • доза,
  • энергетические спектры первичных и вторичных частиц.

MonteCarloDirect

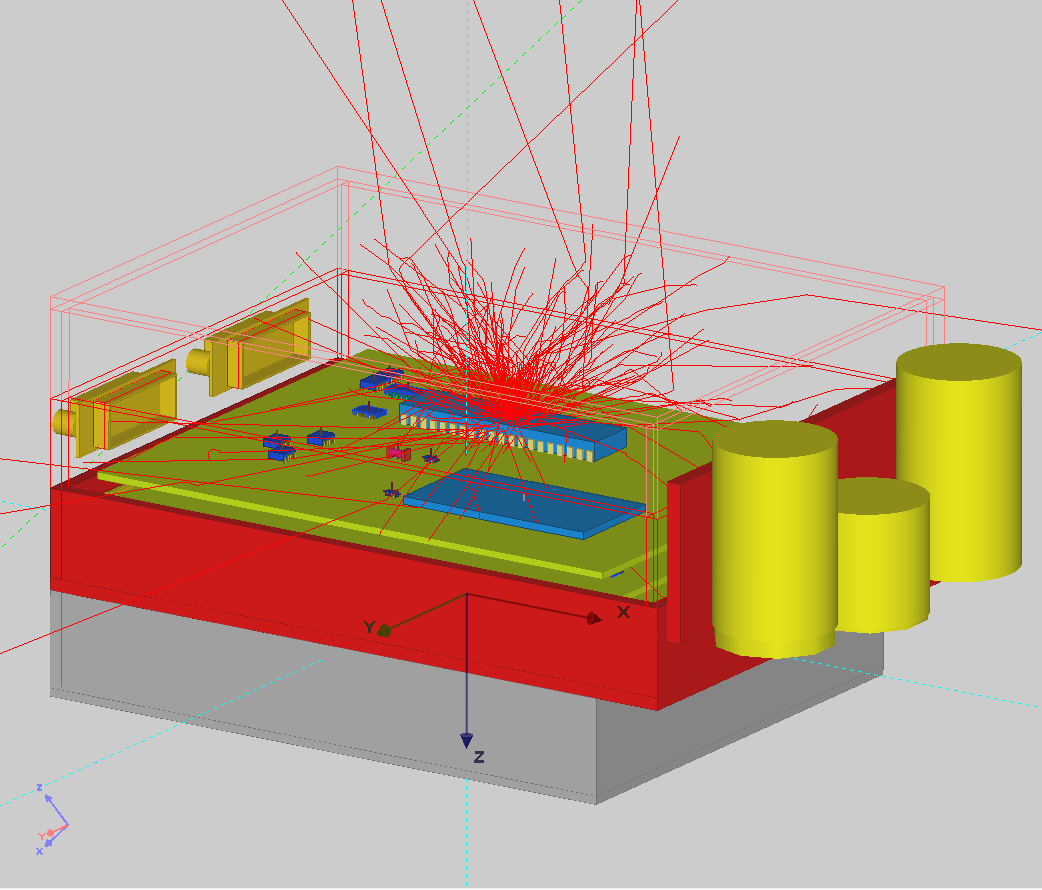

3D расчёты Обратным Монте Карло для падающих электронов и протонов

Дозовые расчёты методом Обратного Монте Карло для падающих потоков электронов и протонов в изотропной среде.

Расчёт дозы Прямым Монте Карло для сложных моделей 3D, в состав которых входят различные геометрические масштабы, может занять много времени. Метод Обратного Монте Карло является быстрым и эффективным решением точного расчёта суммарной дозы ионизирующего излучения.

Учитываются первичные и вторичные электроны, первичные протоны и вторичные фотоны (Тормозное излучение). Расчёты для точечных детекторов и чувствительных объёмов:
– осаждённой дозы: общей и отдельно для каждой частицы
– переданного флюэнса

RMC_2

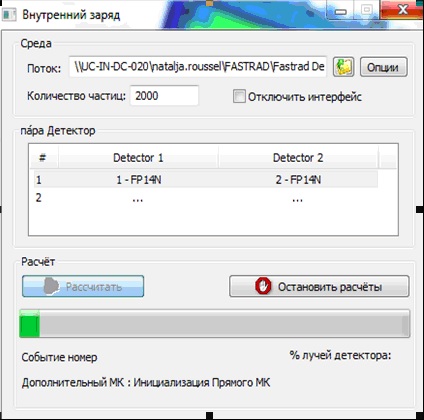

Внутренний заряд

Данный модуль позволяет рассчитать плотность электрического тока (в пикоамперах на см2) в любой точке модели.

Процесс внутреннего заряда предназначен для расчёта электронов, остановленных между двумя точками трёхмерной модели.

Данный расчёт основывается на алгоритме Монте Карло. Рассчитываются входящий и исходящий поток электронов для каждого детектора.

Разница между ними является электрическим током, создающимся между двумя точками модели.

ChangeInterne

Эквивалентный поток

Интерфейс эквивалентного потока позволяет преобразовать неионизирующую дозу, рассчитанную модулем обратного Монте Карло, в эквивалентный поток.

Модуль считывает файл результатов обратного MК и преобразует накопленную неионизирующую дозу в эквивалентную плотность энергии для частицы и энергии, заданной в интерфейсе. Два вида частиц могут быть определены: электроны и протоны.

Таблицы Niel, используемые для выполнения последующей обработки, могут быть загружены из базы данных пользователя (соблюдая требуемый формат) через основной интерфейс опций.
